УШС НК TapiRUS

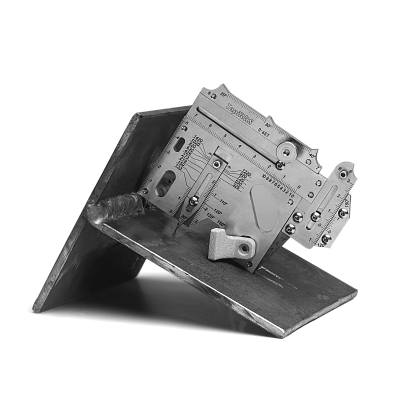

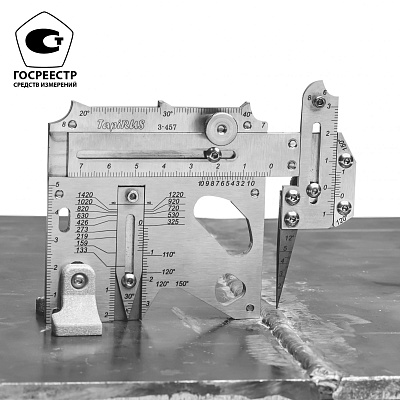

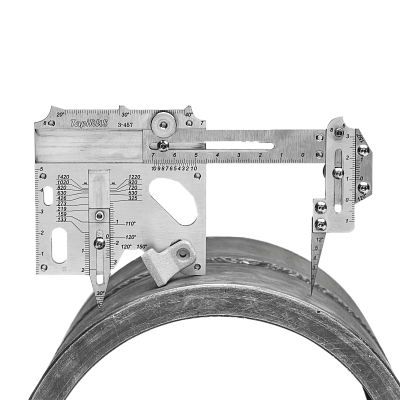

Средство измерений внесено в ГРСИ. УШС НК TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности. Для проведения измерений с погрешностью 0,1 мм на поверхность УШС НК TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин.

Разработка, подготовка к производству и изготовление УШС НК TapiRUS проведены исключительно в цифровом формате.

При производстве УШС НК TapiRUS применяются новейшие лазерные и аддитивные технологии:

• станки высокоточной лазерной резки в инертном газе;
• пятиосевые обрабатывающие ЧПУ центры;
• сверхточная цветная лазерная гравировка всего изделия в собранном виде;
• лазерная стереолитография (SLA) – технология послойного синтеза материала из жидкого фотополимера.
